Measurements of HoloAudio Spring3 Discrete R2R DAC

今天中午吃完饭我正在抽烟呢……有人和我说,绿檀的 HoloAudio Spring3 测量出来了!高频失真大成狗呢!我当时的心情是充满?????????的……我记得我测过泉3的工程机啊,高频失真不厉害啊?还好,我自己手头有一台泉3……于是我懒得继续上班,回家测起来咯~


话说这台机器我一直懒得详细测量(刚拿到时候简单测了下数据都懒得存),今天就重新测一下:

UNBALDashboard
UNBALDashboard
BALDashboard
BALDashboard
UNBALFullDashboard
UNBALFullDashboard
BALFullDashboard
BALFullDashboard
COAX20KDashboard
COAX20KDashboard

到这里应该就有人疑惑了,按照绿檀的数据,泉3 20K的THD+N应该是1.313%才对,L7你的测量怎么才0.0005%呢?是他们黑了泉3还是你L7测量有猫腻呢?其实都不是,后面我会细细讲来。

Dynamic-Range
Dynamic-Range
Linearity-(-20
Linearity-(-20
Relative-Level-(1
Relative-Level-(1

由于泉3是只有NOS模式,没有OS模式(梅的话有)所以频响和所有的NOS解码一样,会有与输入采样率相关的高频滚降。而绿檀的相关文章中说到泉3的第一个问题就是:高频从2Khz开始滚降,而且说解码器上做这样的频响下调很罕见。其实我真的觉得很遗憾,绿檀好歹也是个老牌音频论坛了,居然不知道NOS的频响特性?而且对比用的小不点DAC8是有NOS模式的吧?为什么不打开验证一下?我随便找了个别的网站的NOS测试:

%title插图%num
THD+N-Ratio-vs-Freq
THD+N-Ratio-vs-Freq

这个THD+N扫频的图,和平常的有点区别,因为平时我是用20K/90K或者20K/90K/40K带宽来进行测量,但这次我用的是20K带宽,三种不同的滤波器进行测量。其中Butterworth滤波器的20K测量结果和绿檀的1.313%很接近,而AES-17滤波器和我前面仪表板的基本一致(仪表板开的是AES-17)那么,哪种滤波器是对的呢?我们来看文档:

AES17-C
AES17-C
AES17-2-C
AES17-2-C
AES17-2004
AES17

PDF文档:

可见按照要求,是要加上AES17 20K滤波器的,至于为什么加不加这个滤波器影响那么大,我们看一下FFT:

FFT-Spectrum
FFT-Spectrum

可以看到由于NOS解码的基本特性,48K采样率的20K信号会产生一个28K的信号,如果选用的滤波器不符合AES标准的话,这个信号会被识别为噪声……其实有另外一点常识也可以检视绿檀的测量结果:20K的二次谐波是40K,三次谐波是60K,因此众所周知如果用音频标准带宽(20-20K)进行测量的话,6.67K以上和10K以上会有THD阶梯式下降(因为测不到6.67K以上主信号的三次及以上谐波和10K以上主信号的所有谐波)的现象……(这也体现在了DAC8的测量结果上)

THD-Ratio-vs-Freq
THD-Ratio-vs-Freq

由此可见,绿檀测量文中对于泉3高频THD+N明显变差的结论基本上可以认为是由于没有使用AES-17 20K滤波器进行规范测量导致的错误结果。

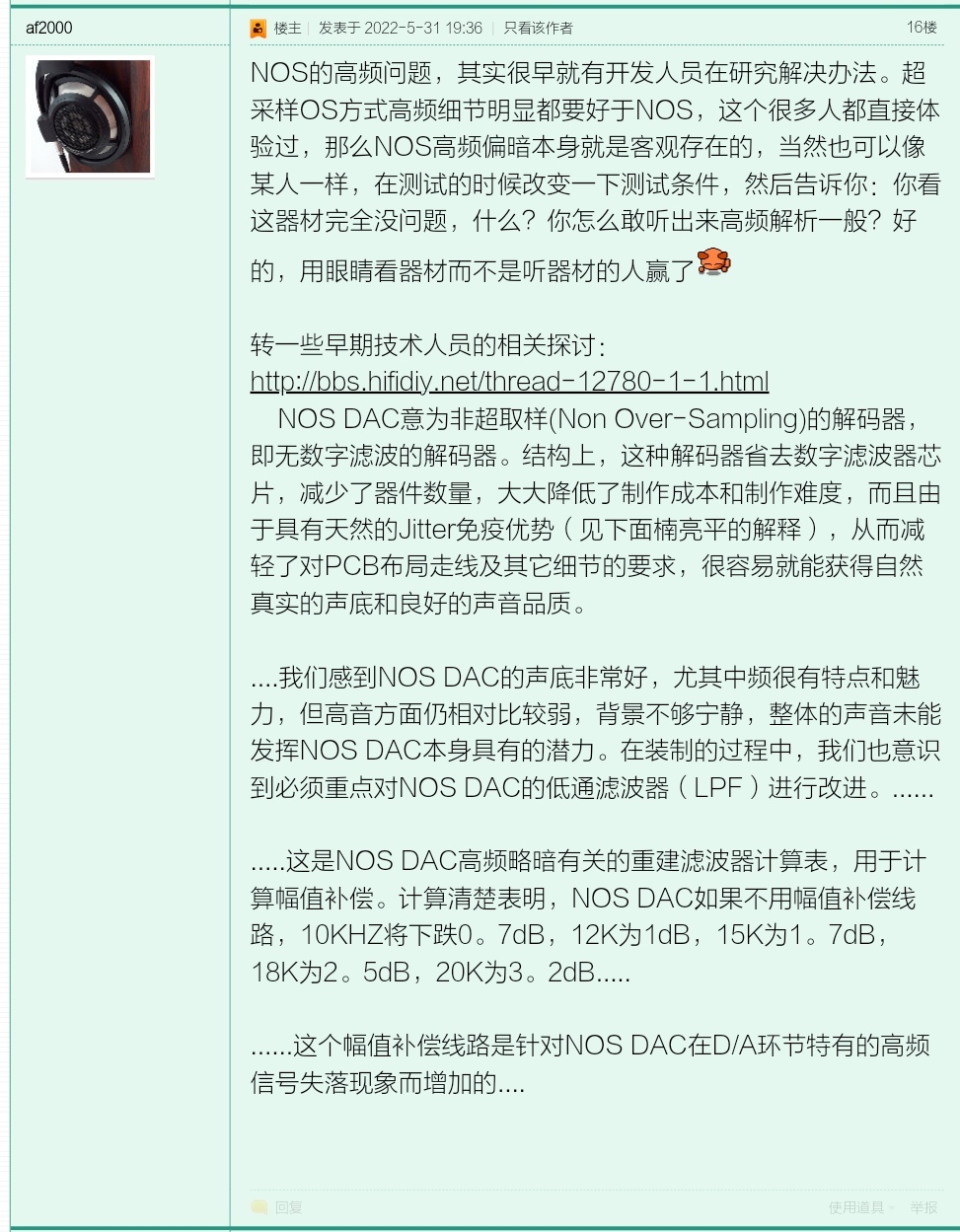

失望

SMPTE-Ratio
SMPTE-Ratio
Multitone
Multitone

泉3总结:我手头可能会长时间留着的分立式R2R

事件总结:

测量千般好,
条件很重要。
设置不规范,
网友瓜吃饱。
