一个新锐解码器厂商的第一台产品测量
Heavy sword with blunt edges,simplicity brings superiority.
这一切从一则ASR大佬的短信开始……
某天,ASR大佬 Veri 给我发了个短信 询问我关于他在Aliexpress上看到的一台解码器的情况。
当时我看了下,然后,对这台DAC的态度是很不好的:
![%title插图%num %title插图%num](https://img1.wsimg.com/isteam/ip/79ac9906-83e4-452f-b61d-2dcfbf2137c6/Veri1-0001.jpg/:/cr=t:0%25,l:0%25,w:100%25,h:100%25/rs=w:1280)
然后在这位大佬的坚持下,我找到了这台解码开发者的联系方式:
![%title插图%num %title插图%num](https://img1.wsimg.com/isteam/ip/79ac9906-83e4-452f-b61d-2dcfbf2137c6/Veri2.jpg/:/cr=t:0%25,l:0%25,w:100%25,h:100%25/rs=w:1280)
并且要到了一个测试机
![%title插图%num %title插图%num](https://img1.wsimg.com/isteam/ip/79ac9906-83e4-452f-b61d-2dcfbf2137c6/Veri3.jpg/:/rs=w:1280)

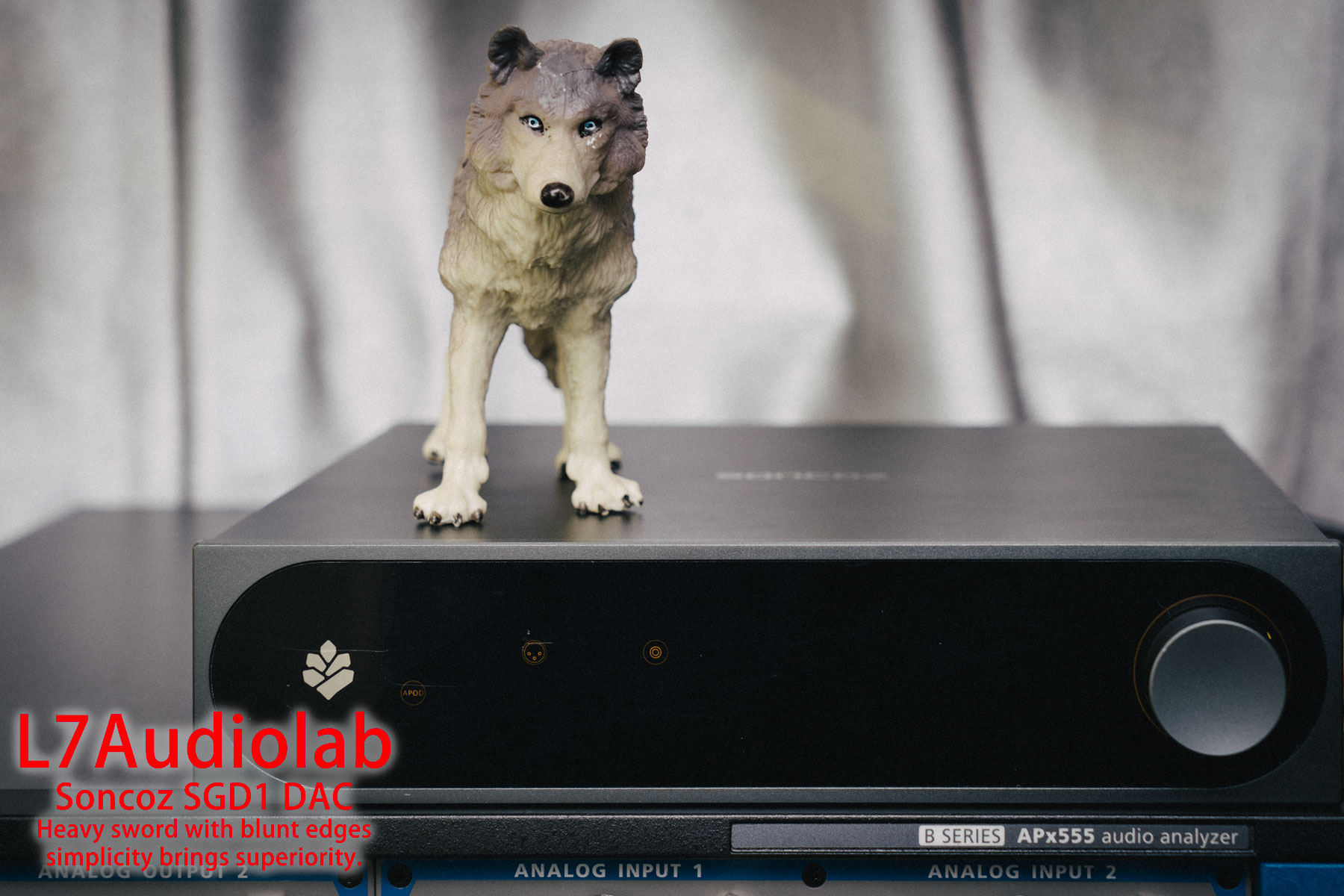

经过几天的顺丰…… 这货终于到了……
![%title插图%num %title插图%num](https://www.l7audiolab.com/wp-content/uploads/2020/07/SGD1Frontphoto-1024x683.jpg)

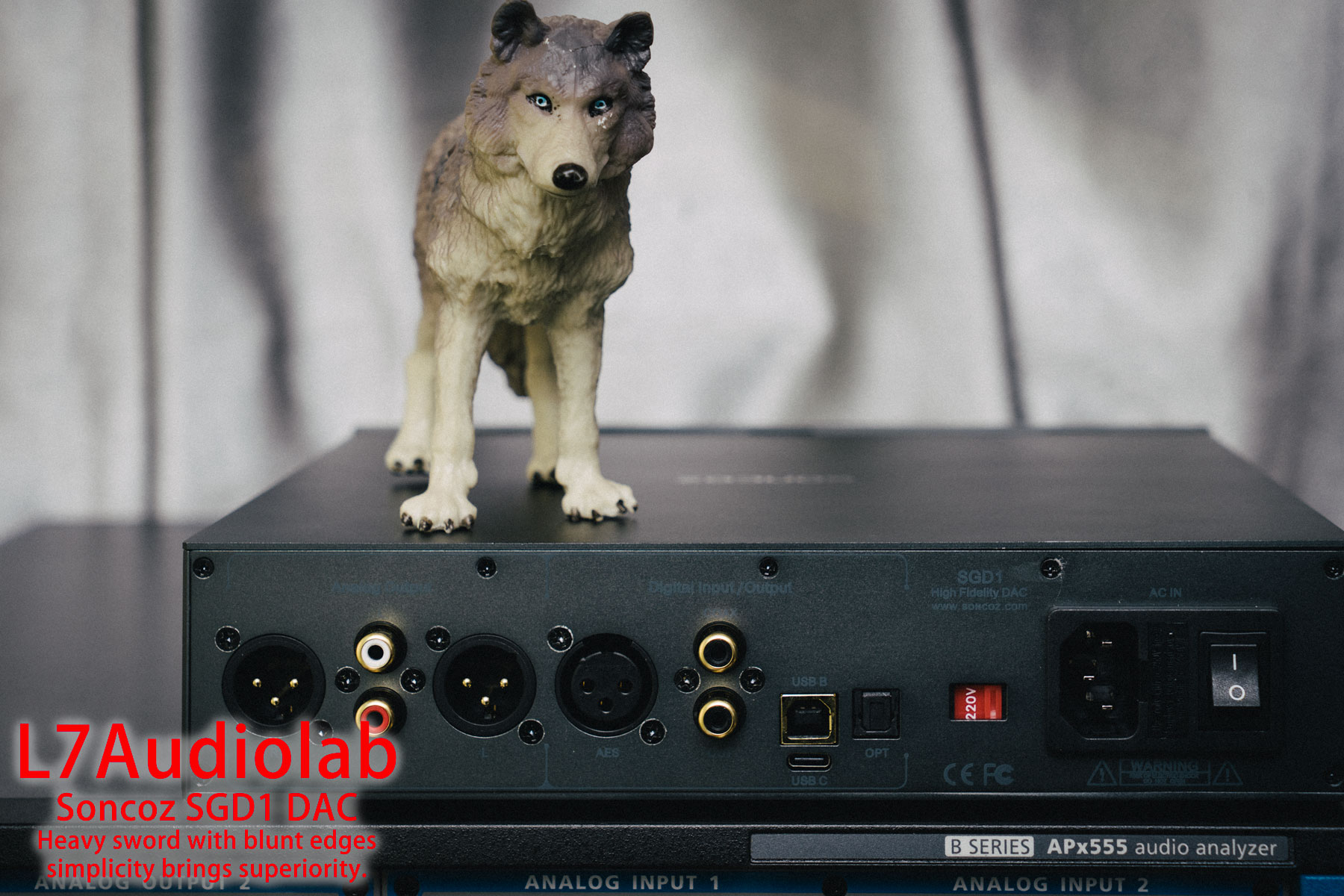

背面的接口很丰富……(还有蓝牙)
![%title插图%num %title插图%num](https://www.l7audiolab.com/wp-content/uploads/2020/07/SGD1Rearphoto-1024x683.jpg)
不过对我来说 这些都不重要。

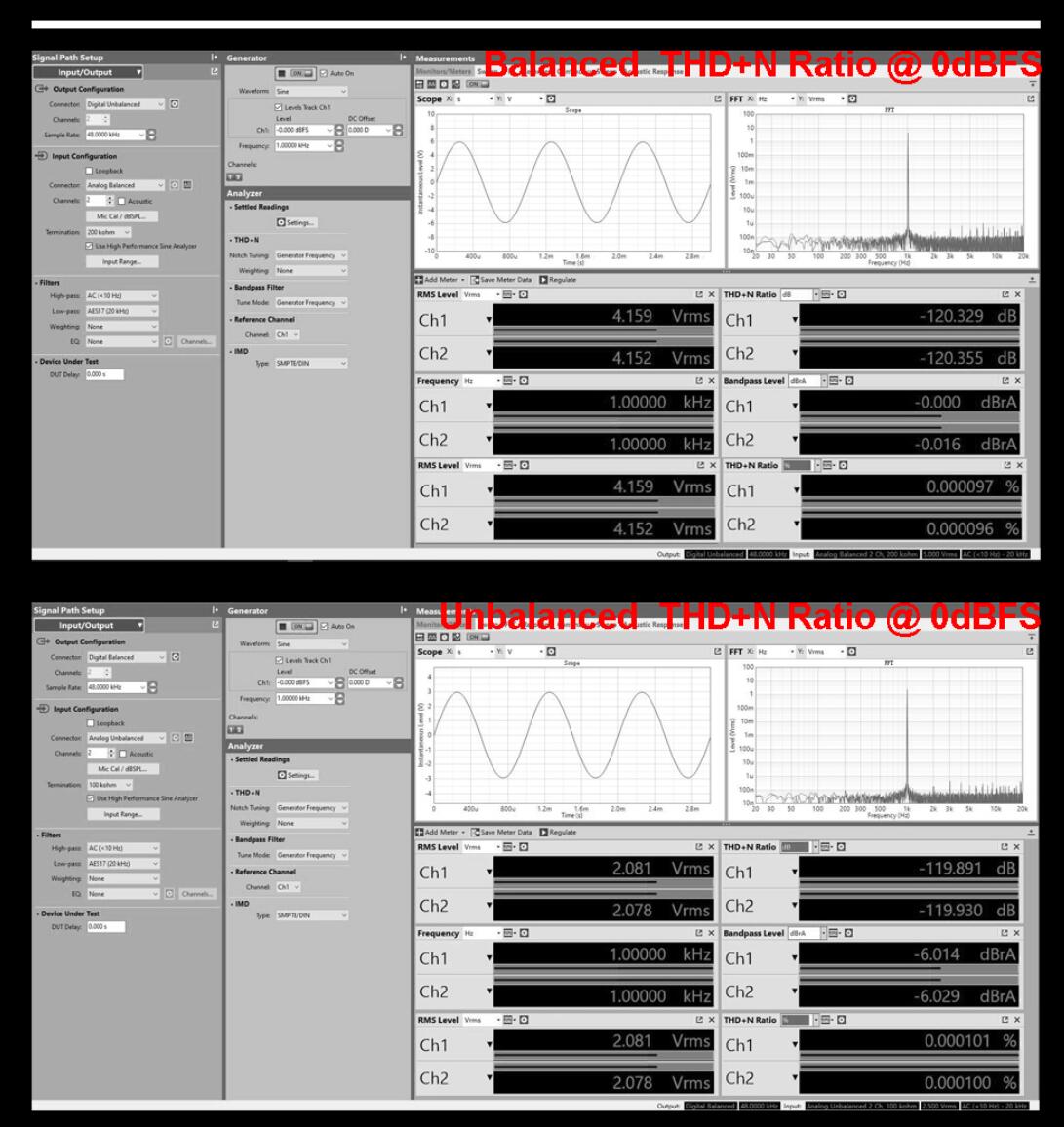

我关心的是:这个解码器吹的数据,是真的还是假的?
![%title插图%num %title插图%num](https://www.l7audiolab.com/wp-content/uploads/2020/07/cui-966x1024.jpg)
下面,让Apx555B出场,看看这家新厂商到底怎么样。

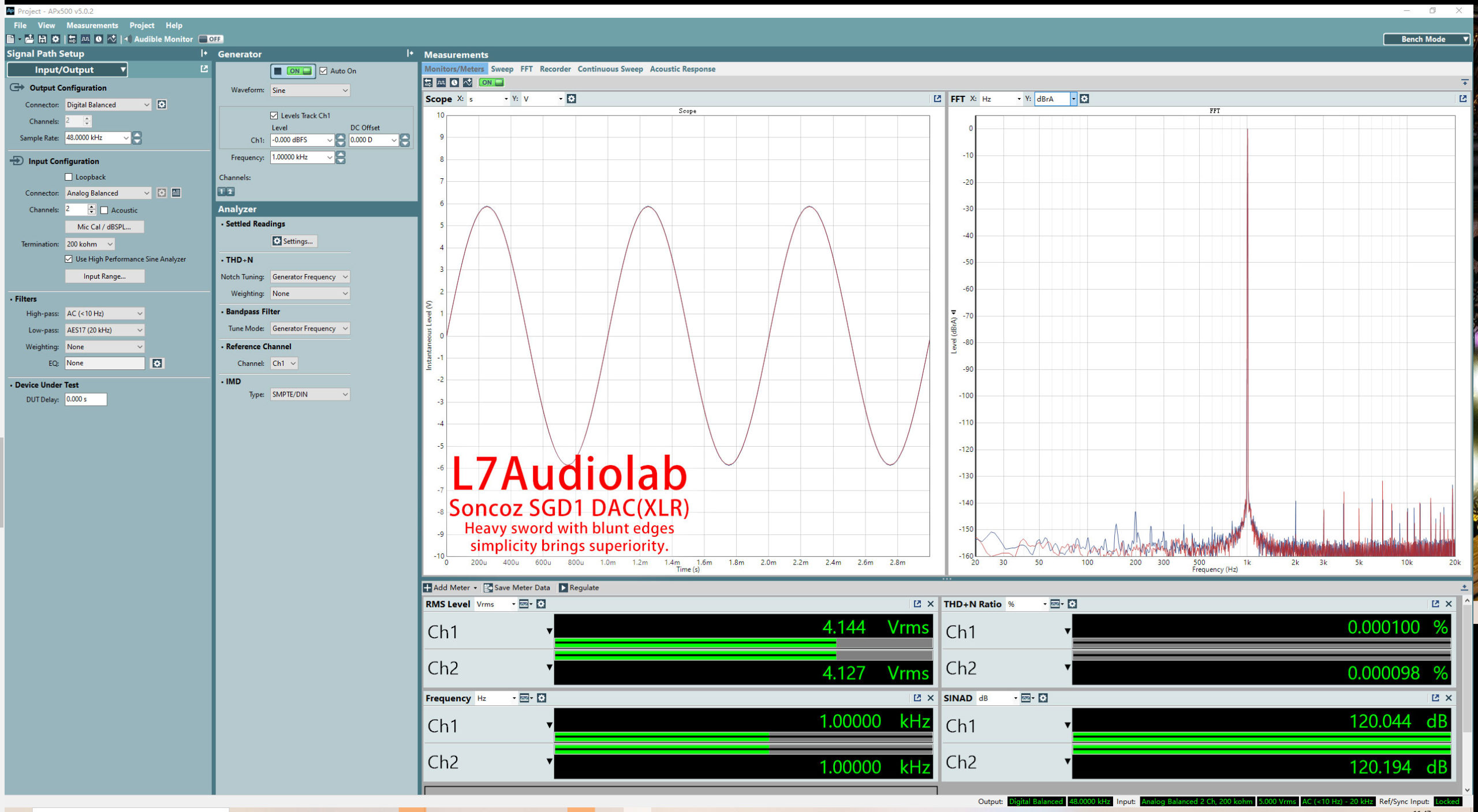

XLR
![SGD1 XLR SGD1 XLR](https://www.l7audiolab.com/wp-content/uploads/2020/07/SGDXLRDashboard-1024x563.jpg)
RCA
![SGD1 RCA SGD1 RCA](https://www.l7audiolab.com/wp-content/uploads/2020/07/SGDRCADashboard-1024x563.jpg)
很难想象有厂商能将9038Q2M做成这个样子!!!!!!!!

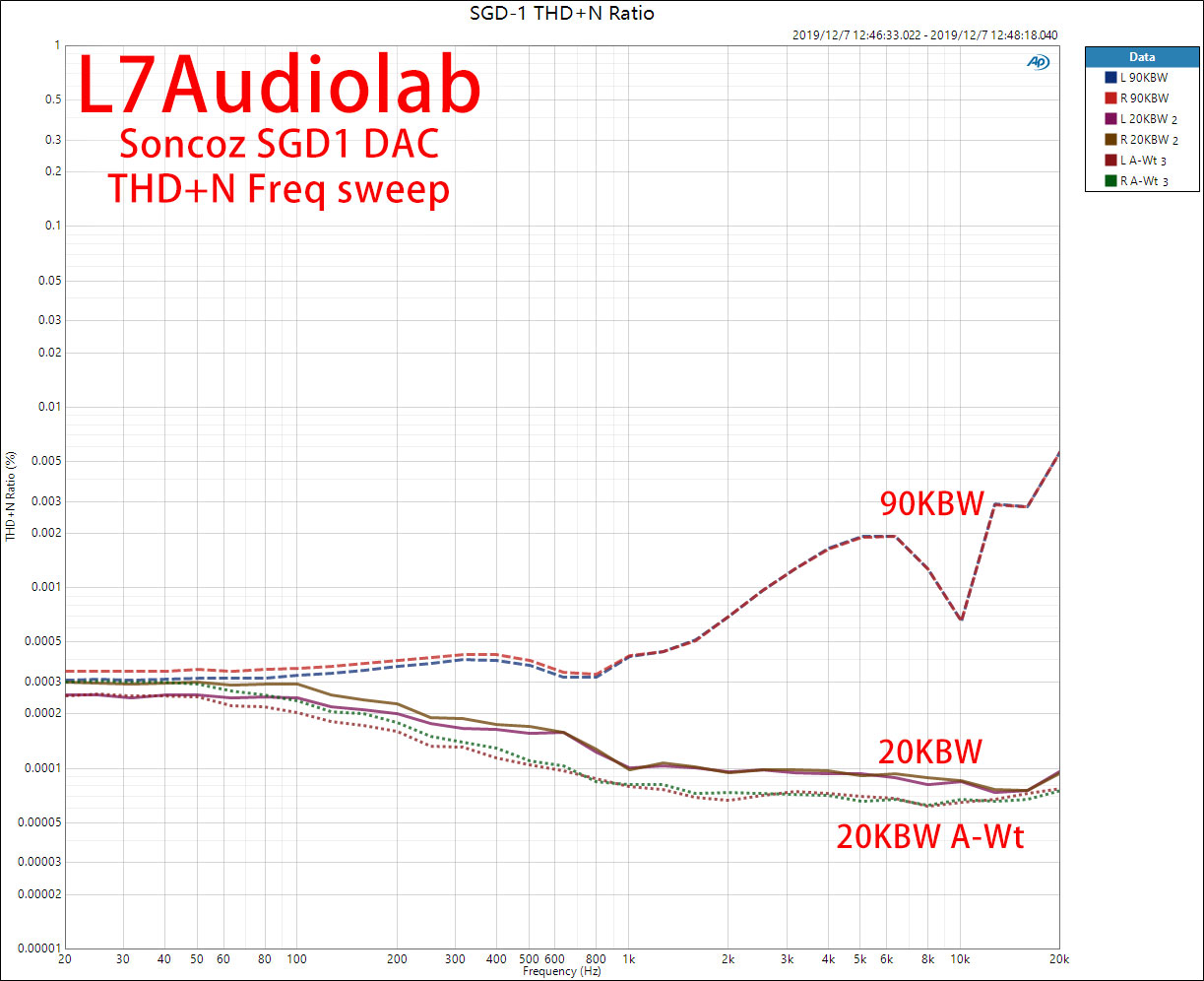

THD+N扫频 注意这图比别的图的底多了一位小数!!! 实线是20K带宽下 横虚线是90K带宽情况下 点虚线是A滤波器下
![%title插图%num %title插图%num](https://www.l7audiolab.com/wp-content/uploads/2020/07/SGD-1-THDN-Ratio-1024x834.jpg)
动态范围(CCIR-2K计权):
![%title插图%num %title插图%num](https://www.l7audiolab.com/wp-content/uploads/2020/07/SGD1Dynamic-Range-AES17.jpg)
动态范围(A计权):经查阅资料,两个计权都是符合测量标准的,部分建议CCIR-2K 但更多的建议是A计权
![%title插图%num %title插图%num](https://www.l7audiolab.com/wp-content/uploads/2020/07/SGD1Dynamic-Range-AES17-A.bmp)
J-Test
![SGD1 J-Test SGD1 J-Test](https://www.l7audiolab.com/wp-content/uploads/2020/07/SGD-JTEST-1024x859.jpg)
多音测试:
![SGD1 Multitone SGD1 Multitone](https://www.l7audiolab.com/wp-content/uploads/2020/07/SGD1Multitone-1024x862.jpg)

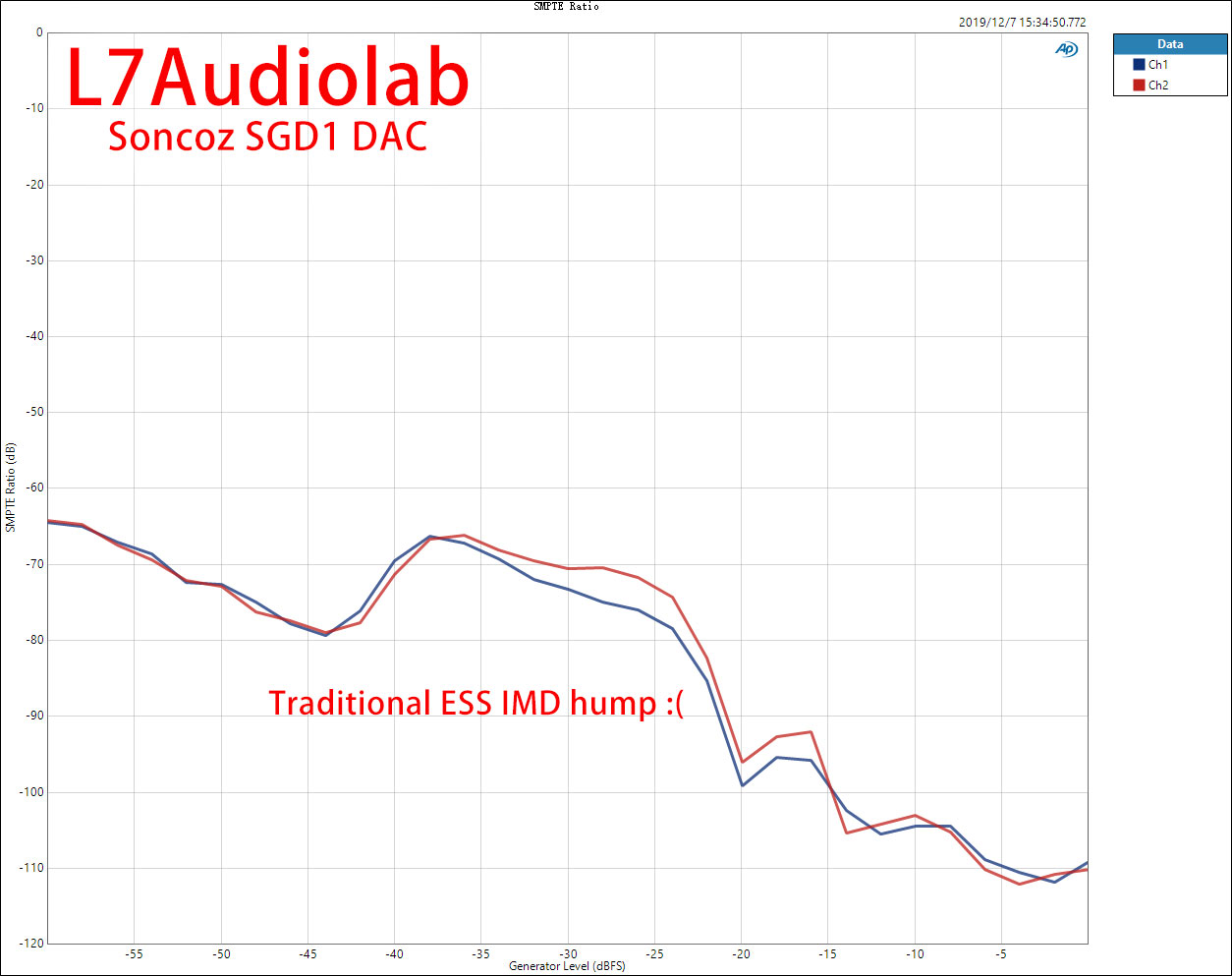

这个就比较失望:ESS的IMD驼峰
![%title插图%num %title插图%num](https://www.l7audiolab.com/wp-content/uploads/2020/07/SGD1SMPTE-Ratio-1024x811.jpg)
总结:
其实经过沟通之后我发现,这台机的作者就是著名的WesionTEK Khadas Tone Board DAC 的开发者。
真的是……
重剑无锋 大巧不工
这也是一台让我产生一丝敬意的产品
如果是9038Pro或者AK4499做成这样,其实我只会说:做的不错!
可这是9038Q2M!
牛逼!
最后 我也更新了我的解码器测量天梯:
![L7Audiolab DAC SINAD Charts L7Audiolab DAC SINAD Charts](https://img1.wsimg.com/isteam/ip/79ac9906-83e4-452f-b61d-2dcfbf2137c6/DACCharts-0002.jpg/:/cr=t:0%25,l:0%25,w:100%25,h:100%25/rs=w:1280)

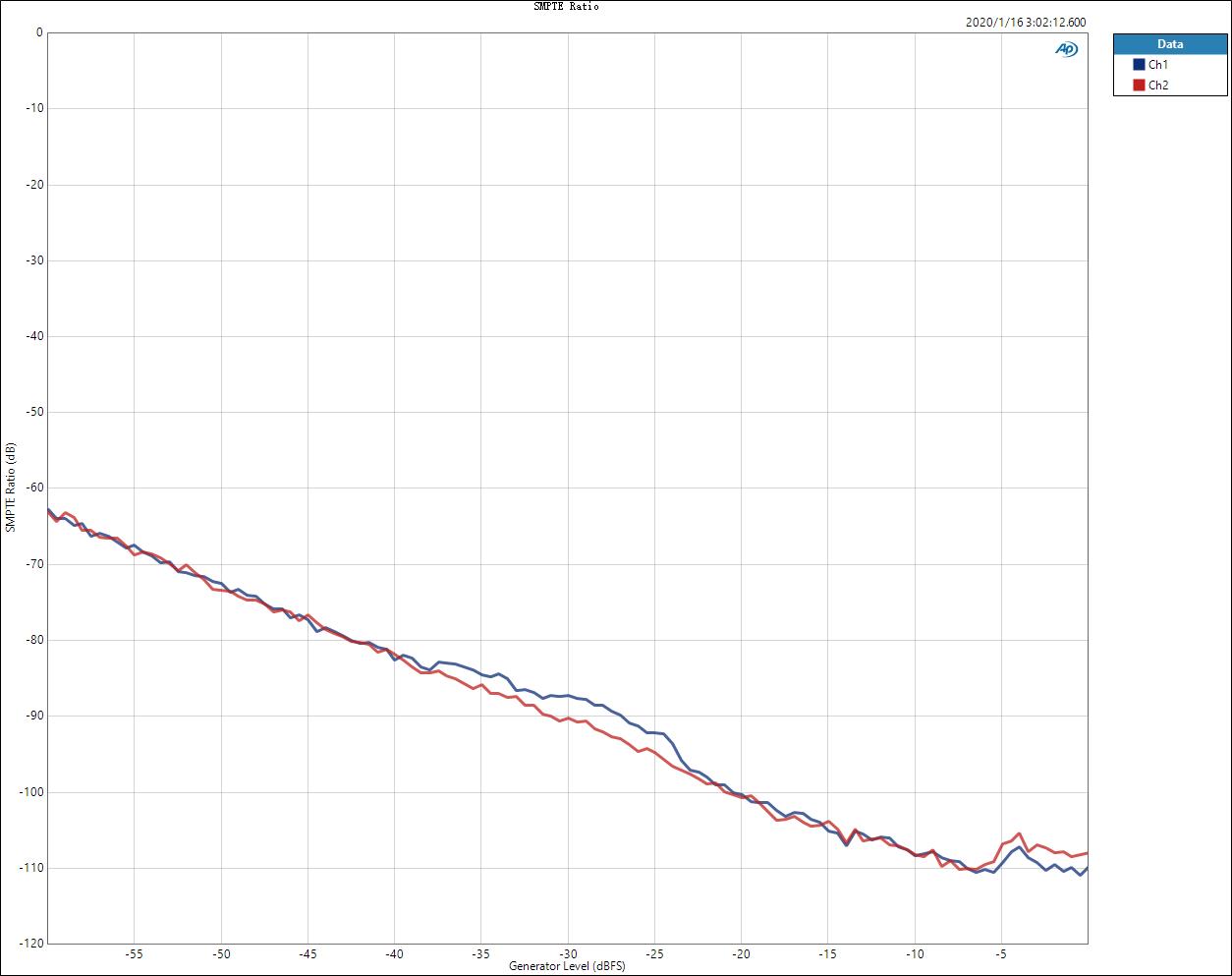

更新:驼峰已被修复!
![SGD1 Fixed SGD1 Fixed](https://www.l7audiolab.com/wp-content/uploads/2020/07/Fixed-SMPTE-Ratio-1024x811.jpg)
