Measurement of Topping D10s DAC

前阵子杨X滨同志送来一个几乎全新的森海HD800,说:这玩意是我从我姐那儿坑来的,你给我想想办法怎么能让这个东西接起来听歌? 我要HiFi一点!

……

众所周知,HD800的入门是非常非常难的…… 据说“推满”的HD800赛大奥……

在几个群里问了一圈,基本上给出的是万元入门 两万能听的说法

我也给他看了

然而…… 他说…… 他没有钱! 他说…… 他最多只有3000预算…… 这玩什么HiFi嘛! 摔! 我去几个群里问了一圈 各位大佬纷纷表示:3000? 玩儿蛋去! 还HiFi? 就凭你也配?!

%title插图%num

在一再确认他可以接受被剥夺HiFi权之后,我暗搓搓的联系了拓品,将他们正在研发中的新廉价解码器要过来进行试用……

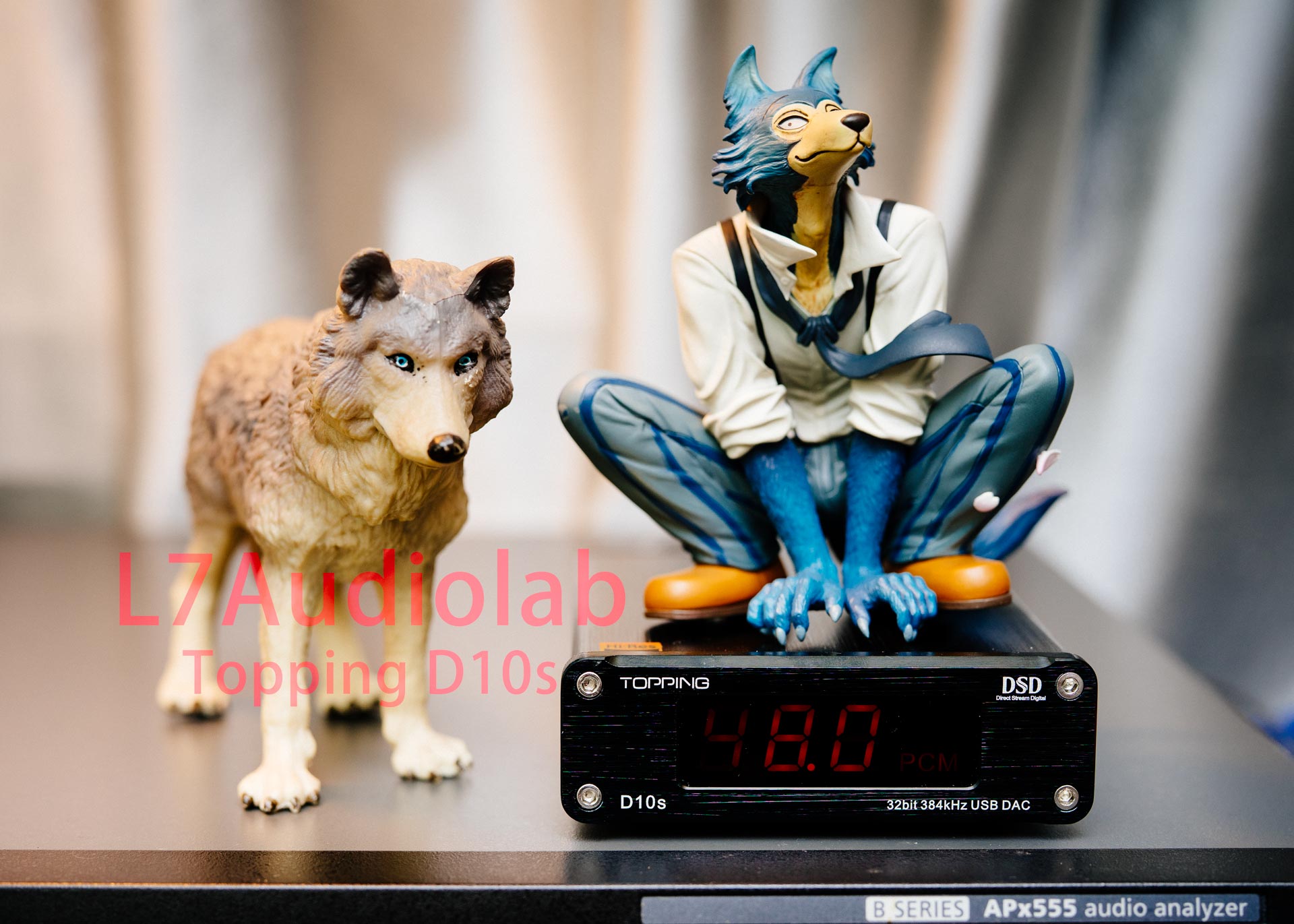

诺 就是这货

%title插图%num
%title插图%num

这玩意机壳的做工马马虎虎,考虑到据说不到700元的售价,我不想批评什么。后面的SPDIFOut的使用场景我无法Get到。随他去了……

一根USB就完成了供电和信号传输…… 按照一般道理,这样的都不会好…… 但一般道理是一般道理…… 我们还是直接看测量吧


仪表板:

%title插图%num

仪表板是一个综合性的测量结果,你可以从中快速获得被测设备的粗略基本性能。

在仪表板的下部,基本上会包含最基本的测量设置,包括输入输出、高低通等等等等。对于只想粗略了解的玩家来说,这里面最重要的数值是THD+N/SINAD(具体含义请点击跳转查看

简而言之,THD+N越小越好,SINAD越大越好。


动态范围

%title插图%num

本站基本不使用SNR(信噪比)这个测量,取而代之使用Dynamic Range(DNR)这个测量。这是设备可以产生的从最低到最高信号的范围。这些测量通常都以dB表示。

大多数数字音频设备在不存在信号时会将其输出静音。这将导致不正确的高SNR值。相反,动态范围测量,首先用满量程信号激励设备,然后用比满量程音调电平低60 dB的音调激励设备。

对于设备来说,这个数值越大越好


线性度:

%title插图%num

线性度(也称非线性误差)是实际转换特性曲线与理想直线特性之间的最大偏差。

以DAC而言,简而言之就是当我给定某个数字信号(让DAC输出某个信号电平)之后去测量输出信号并将之于理论上应该输出的电平进行对比获得差值。

本站测量一般会用游标将0.5db左右的误差位置标出。

这个位置越低越好

这里本站和AudioScienceReview有个不同,ASR的滤波设置是特殊的,而为了可复现性,我用的是标准的(20-20K 无加权)。


THD+N扫频图

%title插图%num

这个图的横轴是频率、纵轴是THD+N数值

在前面的仪表板测量中一般是使用1K这个单独频点来获取数值,但这个图可以看到从低频到高频的整体THD+N曲线。

注意!由于部分设备的失真过低/高,左轴偶尔会进行范围调整(设备之间对比的时候请看清楚纵坐标轴)

本图还有一个特点是会采用90K和20K两种带宽进行测量

更高的带宽能够了解在超声波频段的谐波和噪音情况。

简而言之,这里的曲线

1、对应的纵坐标的数值越低越好

2、越平越好


SMPTE 互调失真/幅度图

%title插图%num

这个图的纵坐标是IMD失真测量值,横坐标是幅度。

SMPTE测试信号由一个60HZ的低频信号和7KHZ的高频信号复合而成,高频信号的幅度为低频信号的1/4。

在测量过程中会测量不同的幅值。在理想状况下这个图应该接近于一个斜向下的直线。

这个图在设备间进行比较的时候需要注意坐标轴刻度。

简而言之,

横轴数值一致的情况下 纵轴数值越小越好(每个点)


Multitone 多音

%title插图%num

个人认为多音测试可以说是最重要的测试了。

这个图是首先让被测设备发出20-20KHZ的多组信号(我一般选择32个信号)然后对信号进行分析成图。

图的纵轴单位为db,横轴为频率

这个图对于懂得看FFT图的人,不言自明。

简而言之:这个图模拟了非常复杂的声音,理论上说应该除了底部一条横线以外看到的就只有顶天立地的竖线。实际当中模拟信号不可能做到,我们在除了顶天立地的线以外别的部分的最高处画一条横线,这条线对应的左轴数值越低越好。


汇总图表:

%title插图%num

汇总图表是基于仪表板的SINAD来进行排列的。

切记!汇总图表的数据只是参数的一个小部分!创建这个图表只是为了方便进行粗略的比较!

汇总图表的颜色及其表示的ENOB范围个人觉得更有意义。同颜色的之间硬是要区分开的话…… 我觉得意义有限。

扩展阅读: 揭开一个公式(SNR = 6.02N + 1.76DB)的神秘面纱
