Measurements of E+Digital PCM1794 USBDAC/HPAmp

今天中午一个本地的小兄弟给我打电话,说:“老狼老狼,你今天帮我加急一个设备测量行不行?”我:“你肿么了?我这RS2测了两三天了 很忙在!” “我不是要在单位弄个桌面音响吗,看绿檀里一个大佬推荐弄了个小以巴做解码,结果感觉音质比我车里收音机还差你可得帮我看看怎么回事”……“行吧,你拿来”……于是我拿到了这个 E+Digital PCM1794

Teardown
Teardown
Teardown2
Teardown2

外壳其实真的很一般,了解了下购买价格300多,应该是成本都在电路板上了……不废话,开始测量:

Dashboard
Dashboard

60多的SINAD虽然不高,但是和“不如收音机”好像差的还是有一些?其实那是因为我们因为要达成单端仪表板的2V电平所以是-1dbFS的数字信号,如果按照我小兄弟的用法(开ASIO 前端拉满输出、用音箱调音量)的话,是这样:

DashboardFull
DashboardFull

因此只能让他电脑上减数字音量……也许会好一些?

Dynamic-Range
Dynamic-Range
Linearity-(-20
Linearity-(-20
THD+N-Ratio-vs-Freq
THD+N-Ratio-vs-Freq

SMPTE-Ratio
SMPTE-Ratio
Multitone
Multitone

-3dbFS的多音其实改善的不多:

Multitone-3dbFS
Multitone-3dbFS
12K
12K
THD+N-Ratio-vs-Measured-Level
THD+N-Ratio-vs-Measured-Level
OI
OI

总结:送测的小兄弟看到数据之后:拆了吧,我不要了

订阅
提醒
14 评论
Oldest
Newest Most Voted
内联反馈
查看所有评论
FE PT
2022年10月10日 23:47

豁,我记得wys还带过这个的货

yue fu
2022年10月11日 00:46
回复给  FE PT

wys是谁

threeleaves 2
2022年10月11日 00:48
回复给  yue fu

吴🐶

MoHa1s Mo
2022年10月11日 01:18

你又把我1612哥气走了!

C S
C S
2022年10月11日 09:45

看到绿坛大佬就懂了

另外这货50mv比sinad还高。。真是满满的调阴啊

ال اله 吴
2022年10月11日 09:53

看到标志性的绿坛大佬几个字……就知道大概是什么玩意了=。=

jakhfkua dsagjkag
2022年10月11日 11:03

emmm……很早以前关注过这家店,挺好奇他家同款外壳ES9038Q2M的测量

*敏感词*
2022年10月11日 11:10

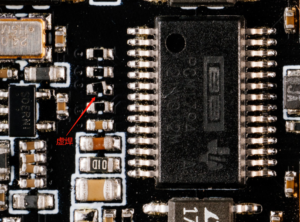

一堆助焊剂残留,焊接还歪歪扭扭的,甚至还有虚焊!
