解把飞花蒙日月,不知天地有清霜–新派DAC-9SE&Alita

诗曰: 乱条犹未变初黄,倚得东风势便狂。
解把飞花蒙日月,不知天地有清霜。

自从昨日发了《山僧不解数甲子,一叶落知天下秋–管窥新派》之后,就有网友告诉我–新派又发了新的DAC,好像看上去也和宣传差异很大啊……于是在百无聊赖之余,我去稍微看了下。发现……的确好像很可疑的样子……

Nuprime DAC-9SE
Nuprime DAC-9SE

看了下这台机器的上市公告,我摘录了以下几点重点的宣传部分:

显著的特点:
NuPrime SRC芯片提供FPGA处理,输入信号经过上采样至兆赫级别,再变频到目标采样率,达到超低抖动和失真。
▲AKM最新一代高音质32位立体声AK4493 EQ,具有温暖的声音特性。
▲NuPrime专有的实施方案,同轴和光纤输入支持DoP格式(完美搭配NuPrime Omnia系列产品)。
▲NuPrime无振动隔离机脚。
▲供蓝牙和WiFi设备的拓展端口(设备另购)。
▲全微处理器控制,带记忆保留。
▲五个数字输入和一个立体声模拟输入,提供完整的系统灵活性。
▲支持ASIO2.1和DoP方式DSD原生播放。
▲超低噪声JFET输入级,实现最低的本底噪声。
▲精确的99级音量调节,每级0.5dB增量。
先进的FPGA实现电阻梯形网络,用于控制音量,在任何音量设置下信号路径只经过单个电阻。
▲每个输入音源的音量可单独调节,可精确匹配信号源的电平。
▲Windows专用的驱动程序软件。Mac标准驱动程序软件。
▲USB异步传输模式。
▲待机模式下功耗极低。

我加粗标注的部分看上去很牛!但是……总感觉哪儿不对……疑问如下:

一 、FPGA如何实现电阻梯形网络的?FPGA操作开关实现R2R电阻梯形网络DAC我是听说过,但是FPGA操作开关实现音量控制?虽然理论上不是不行……但是首先这有脱裤子放屁的嫌疑,其次……你板子上得有这个区域去实现它(我没看到)

二、FPGA实现上采样和SRC,这样的FPGA我倒是见过(之前发的八角磨盘空里走,金毛狮子变作狗 TEAC-NT505解析里面就有这样的FPGA实现)但是……人家都是比较大规模的FPGA,而我在DAC-9SE的主板上也没看到相应的FPGA……

说这些话的原因是,我看到了以下这张图:

新派DAC-9SE内部图
新派DAC-9SE内部图

在这张图里面,我既没有发现大型的FPGA(可以做升频用),也没有发现音量控制用的电阻网络

下面我就来结合新派官方放出的各种图和各种第三方资料来解析一下新派DAC-9SE的内部构造

新派DAC-9SE内部图解析
新派DAC-9SE内部图解析

我们依着数字信号的走向,从数字输入到模拟输出部分一步一步解析过来

数字输入和处理部分,最显眼的宣传如下:

NuPrime SRC芯片提供FPGA处理,输入信号经过上采样至兆赫级别,再变频到目标采样率,达到超低抖动和失真。

也就是这个芯片了:

NuPrime SRC
NuPrime SRC

我想请问,这个48脚的“FPGA”是什么型号的FPGA?有多少个逻辑元件数量?…… 对比一下隔壁505系列用的升频FPGA(规模很大)你新派哪来那么牛逼的黑科技呢?既然是黑科技 ,为啥还要Remark呢?—–顺便说一下,我在贸泽真没找到这个封装的FPGA。

看看505为了升频SRC用了多大规模的FPGA(右边那颗BGA的芯片):

%title插图%num

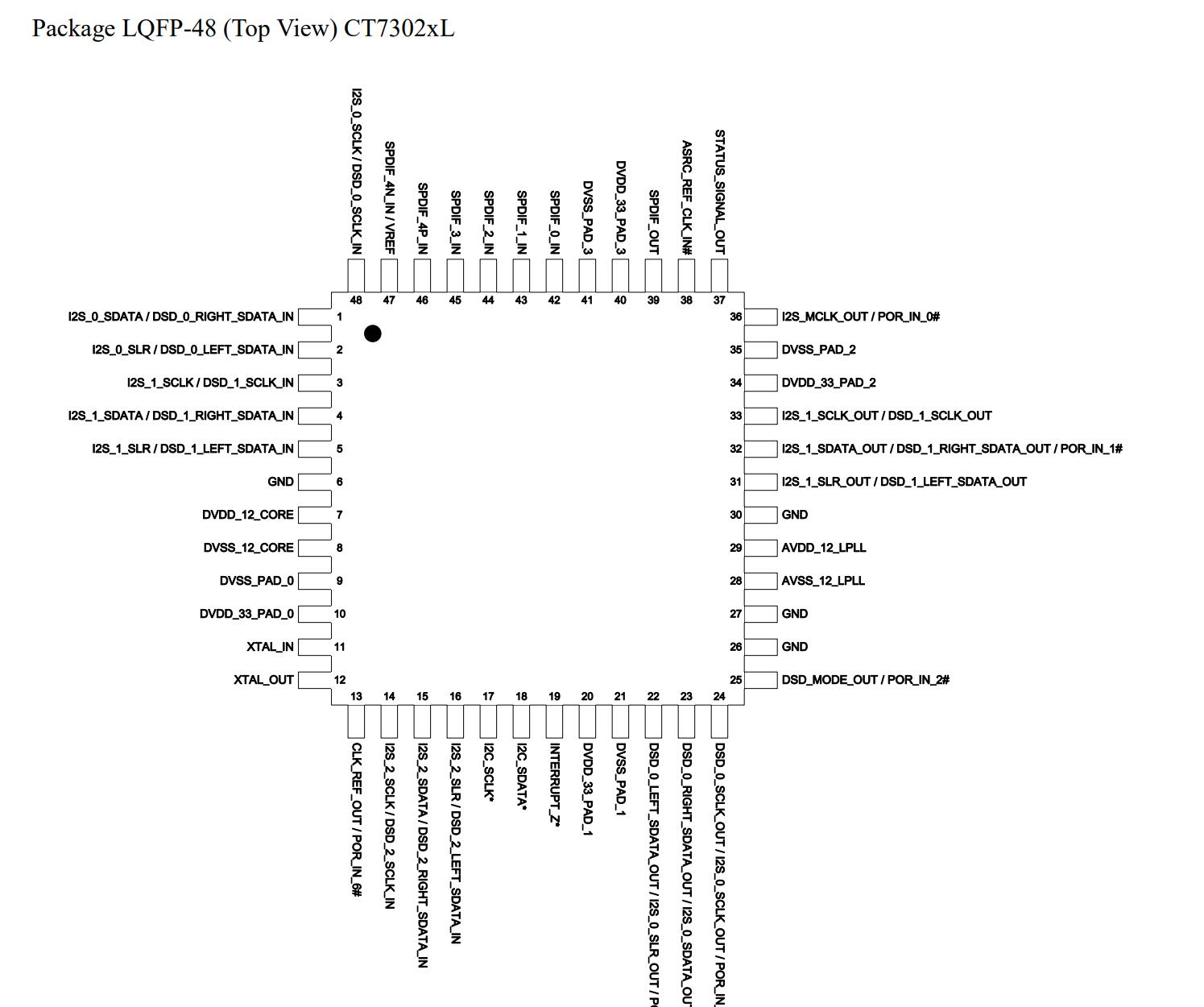

考虑到上面那张48Pin的芯片的右边(靠近数字输入接口处)没有看到AK4118之类的SPDIF接收芯片,再加上我认为新派对于升频的描述应该是真的,那这应该是一颗集成了SPDIF接收和升频的芯片。我懂的少,在专业人士的指点下只找到了一个方案:ComTrue Inc.CT7302芯片(点击查看Datasheet) 芯片的中文介绍:CT7302这款芯片的功能强大,他是世界上指标最高的一款数字接收芯片,兼容性好,不仅可以实现768K DSD512的数字接收功能,还能实现PCM和DSD互转的SRC功能。

%title插图%num

把两图叠加一下,似乎很符合布置的基本原理?

%title插图%num

再来回顾一下官方的宣传:NuPrime SRC芯片提供FPGA处理,输入信号经过上采样至兆赫级别,再变频到目标采样率,达到超低抖动和失真。 真的是FPGA吗?真的是FPGA吗?真的是FPGA吗?


解码部分标准的AK4493线路没啥好说的,直接跳到音量控制部分


官方是这么说的:先进的FPGA实现电阻梯形网络,用于控制音量,在任何音量设置下信号路径只经过单个电阻。

音量控制部分
音量控制部分

FPGA?你们确定这不是Muses72320之类的芯片音量吗?

72320Datasheet
72320Datasheet
72320PCB
72320PCB

真的是FPGA吗?真的是FPGA吗?真的是FPGA吗?真的是FPGA吗?真的是FPGA吗?真的是FPGA吗?

虚假宣传 莫此为甚!


睡醒之后又到处看了下……发现…… 哈哈哈,耳放部分完整的机器其实早就有了:新派Alita NuPrime Alita 前级解码耳放一体机4.4平衡口DSD DAC

%title插图%num
NuPrime Alita

这本来也没什么,但是一张宣传图又看的我尴尬症犯了

%title插图%num
NU耳放

看看这宣传:Alita的放大电路来自于NuPrime 10系列,足够驱动大部份的耳机,平衡4.4mm采用Nippon Dics Co.公司的Pentaconn插座,为产业最新的标准。Alita使用高质量的组件与全平衡线路,可将互调失真降到最低,达到最大的声道分离度,提供1.2W的输出。宣传非常好!而且照片上清清楚楚的看到耳放芯片上印着NU的标志呢……新派自己做耳放芯片了?(BTW:下次拍内部照片弄个像样的镜头吧……漫天的紫边啊…… 上不起APO也搞个普通的50微或者百微……别拿小痰盂糊弄啊……真的小痰盂糊弄…… 也用LR或者CameraRaw的紫边消除功能搞一下啊……这摄影工作室水平拍一张片子……十块钱?)

查了一下官方参数,我乐了……什么自己研发的耳放芯片……这不就是最常见的TPA6120A2?还全平衡线路? 你确定你DAC输出经过的那个Muses72320音量芯片一个能处理两个平衡通道?

真可谓是研发你不行,打磨第一名。


%title插图%num

点题诗句赏析:
这首诗由北宋时期著名文学大家曾巩所作。它是继唐代诗人贺知章咏柳诗之后,又一描写春柳的力作。

这首诗把柳絮飞花的景色写得十分生动。柳絮在东风相助之下,狂飘乱舞,铺天盖地,似乎整个世界都是它的了。抓住了事物的特色。使之性格化了,使人看到一个得志便猖狂的形象。
“未变初黄”,准确地点出了早春季节,此时柳树枝上刚吐新芽,正是“且莫深育只浅黄”的新柳。 第一、二句写凌乱柳枝凭借东风狂飘乱舞,第四句以“不知”一词,对柳树的愚蛮可笑加以嘲讽。 诗中把柳树人格化的写法,以及诗人对柳树的明显的贬抑与嘲讽,使这首诗不是纯粹地吟咏大自然中的柳树。 咏柳而讽世,针对的是那些得志便猖狂的势利小人。 将状物与哲理交融,含义深长,令人深思。
